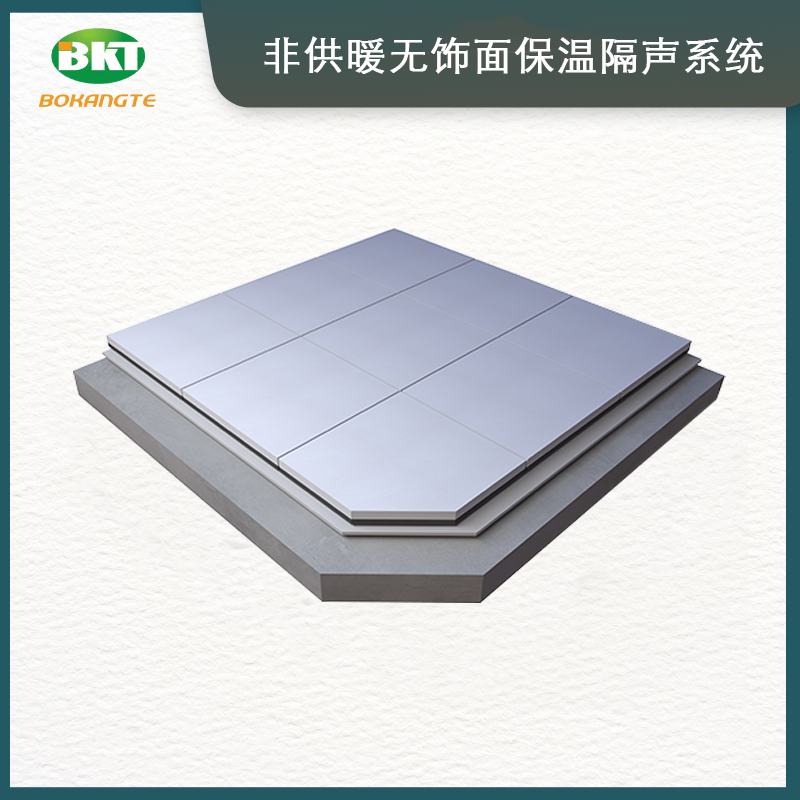

设置在楼板上侧，自下而上由粘结调平砂浆、BKT隔声保温预制板（以水泥、轻集料、细沙、粉煤灰、添加剂、纤维、增强网等配制的无机砂浆经成型制成面层，在工厂与保温隔声芯材复合成BKT保温隔声预制板，根据不同的保温隔声材料及构造形式分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ型。Ⅰ、Ⅱ型保温芯材为石墨XPS复合交联聚乙烯，Ⅲ、Ⅳ型保温芯材为无机聚苯复合板，Ⅴ、Ⅵ型保温芯材为石墨EPS,Ⅰ、Ⅲ、Ⅴ型用于非供暖地面，Ⅱ、Ⅳ、Ⅵ型用于热水辐射供暖地面），侧面与墙体之间设有竖向隔声片，起保温、隔声和装饰作用的楼地面构造系统，简称装配式BKT非供暖无饰面系统。

无饰面非供暖BKT预制板楼地面保温隔声系统采用Ⅰ、Ⅲ、Ⅴ型BKT保温隔声预制板，其系统构造见下图。

注：非供暖系统剖面图

系统优势

1、装配式BKT楼地面保温隔声系统采用工厂化生产，使用优质材料，创新性地将保温隔声芯层与混凝土面层结合起来，该技术对传统的楼板浮筑保温做法进行了有效改善，实现了保温、隔声、减震一体。

2、标准化生产、规范化施工，现场安装精度高，有效减少了施工过程中的质量问题，构件质量稳定，还可以有效有效解决传统楼地面施工中常见的裂缝、空鼓、渗漏等问题，提高了楼地面的整体性能，延长了使用寿命。

3、相较于传统浮筑楼板繁琐的施工方式，装配式楼地面系统采用模块化设计，工厂化生产、现场组装，施工过程简单，无需等候找平层和保护层的混凝土养护，高效作业，缩短施工周期，提高效率，大幅降低了劳动力成本和施工过程中材料的浪费。

4、可以节省层高，减轻楼板荷载，增加房间有效使用面积。BKT预制板的砂浆面层使用水泥、轻集料、增强钢丝网片、添加剂等材料制成，无需水泥混凝土回填，质量轻，强度大，有效降低了建筑物的负荷。

5、装配式计分 6 分：采用干式工法，满足《装配式建筑评价标准》评分要求，装配率计分 6 分。

6、减振隔声、减弱撞击声：Ⅱ型BKT保温隔声预制板的保温隔声芯层采用高强度的石墨挤塑板复合交联聚乙烯减振隔声垫，保温、隔声性能优越，系统撞击声压级小于65分贝、空气声隔声大于45分贝，有效的解决了建筑楼板噪声问题。

7、装配式预制材料使用环保材料，不产生有害物质，更注重能源与材料的高效利用，干法施工，有效减少了碳排放，助力绿色建筑事业的发展，促进城市可持续发展。
